蒸汽減壓閥

: 更新時間2023-05-10 15:21:43; 產品名稱; 型??????? 號YG43H、YG43Y; 公稱通徑DN15~DN100; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

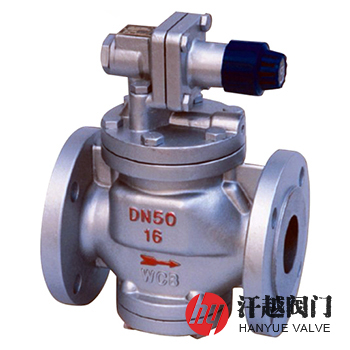

YG43H高靈敏度蒸汽減壓閥產品概述

YG43H高靈敏度蒸汽減壓閥是一種主要由主閥和導閥兩部分構成的先導活塞式減壓閥，其主閥由閥座、主閥盤、活塞、缸套、彈簧等零件組成，而導閥則由閥座、閥瓣、膜片、彈簧、調節彈簧等部件組成。該閥通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，經過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，來實現減壓穩壓功能。本產品順時針旋轉調節螺釘，閥瓣為開啟狀態。

YG43H高靈敏度蒸汽減壓閥在普通減壓閥的基礎上加大了活塞面積，改變了節流結構和密封形式，改進了導閥結構和調節彈簧形式，從而提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化、流量變化等因素引起的壓力偏差，改善了流線分布，降低了噪聲，改進了密封面結構，延長了密封面壽命。本產品主要用在蒸汽管路系統，適用于進口壓力變化大，流量變化大的蒸汽管道。

YG43H高靈敏度蒸汽減壓閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M
3	底蓋	WCB	CF8	CF3	CF8M	CF3M
4	閥座	2Cr13	304	304L	316	316L
5	閥瓣	2Cr13	304	304L	316	316L
6	缸套	ZCuAl10Fe3	304	304L	316	316L
7	活塞	ZCuAl10Fe3	304	304L	316	316L
8	導 閥座	2Cr13	304	304L	316	316L
9	導 閥瓣	2Cr13	304	304L	316	316L
10	膜片	PH15-7Mo	304	304L	316	316L
11	主閥彈簧	50CrVA	304	304L	316	316L
12	導閥彈簧	50CrVA	304	304L	316	316L
13	調節彈簧	60Si2Mn	304	304L	316	316L

YG43H高靈敏度蒸汽減壓閥性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
最高進口壓力(MPa)	0.6	1.0	1.6	2.5	2.0
出口壓力范圍(MPa)	—	0.04 ~ 0.6	0.04 ~ 1.0	—	—
最小壓差(MPa)	—	0.05	0.07	—	—
設計制造	GB/T 12244-2006 減壓閥一般要求
結構長度	JB/T 2205-2013 減壓閥結構長度
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017
性能試驗	GB/T 12245-2006 減壓閥性能試驗方法

YG43H高靈敏度蒸汽減壓閥外形尺寸

公稱壓力 PN	公稱通徑 DN	公稱尺寸 NPS	尺寸mm			流量系數 Cv
公稱壓力 PN	公稱通徑 DN	公稱尺寸 NPS	L	H	H1	流量系數 Cv
10 ~ 25 (Class150) 20	15	?	140	160	65	1.0
	20	?	140	160	65	2.5
	25	1	150	168	68	4.0
	32	1 ?	180	185	75	6.5
	40	1 ?	180	185	78	9.0
	50	2	200	193	88	16.0
	65	2 ?	230	208	98	25.0
	80	3	260	228	117	36.0

YG43H高靈敏度蒸汽減壓閥結構圖

高靈敏度蒸汽減壓閥

如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、進出口壓力，但一般減壓閥都要求進出口壓差必須≥0.2Mpa，公稱通徑、閥體材質、內件材質等，具體詳情請聯系我司銷售技術人員。
