減壓閥

: 更新時間2023-05-14 13:46:10; 產品名稱; 型??????? 號Y43X、YB43X; 公稱通徑DN25~DN300; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

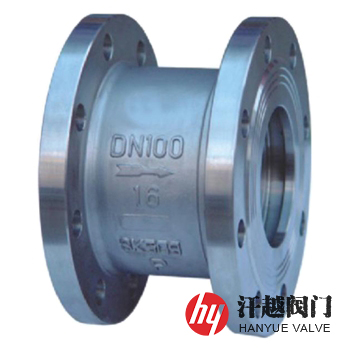

YB43X比例式減壓閥產品概述

YB43X比例式減壓閥是一種由閥體、閥座、導流蓋和活塞等部件組成的法蘭連接整體型比例式減壓閥，其當閥后用水時，管道內水壓作用于活塞前端，推動活塞后移，閥門開啟，達到平衡位置時，活塞停止移動，而當閥后不用水時，活塞前移，閥門關閉。該閥活塞的上部有導流蓋，用于布水均勻的需要，也用於安裝密封圈，使閥門在關閉時能完全密封。本產品適用于工作溫度不大于100℃，使用介質為水或物理性質類似于水的其他介質。

YB43X比例式減壓閥活塞在閥體內移動，為防止水流在活塞和閥體間短路而導致減壓閥功能喪失，其減壓比是固定的，可按2：1、3：1、4：1、5：1、3：2、5：2、4：3等，亦可根據合同的要求設計特殊的減壓比。該閥采用O形圈密封，O型圈在活塞的不斷運動中既要保證密封，又要使活塞能自由移動，因此要求耐磨、耐壓、耐老化，一般用硅橡膠制作，耐熱性能可達120℃，使本產品不僅可應用于給水系統，也可應用于熱水供應系統。

YB43X比例式減壓閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	ZCuZn40Pb2	CF8	CF3	CF8M	CF3M
2	閥座	NBR	NBR	NBR	NBR	NBR	NBR
3	活塞	2Cr13	2Cr13	304	304L	316	316L
4	閥蓋	WCB	ZCuZn40Pb2	CF8	CF3	CF8M	CF3M
5	O 型圈	NBR	NBR	NBR	NBR	NBR	NBR
6	螺栓	304	304	304	304	316	316L

YB43X比例式減壓閥技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5
殼體試驗壓力(MPa)	1.5	2.4	3.75
密封試驗壓力(MPa)	1.1	1.76	2.75
壓力誤差	≤8％	≤8％	≤8％
最小開啟壓力	減壓比2:1時為0.2MPa；減壓比3:1時為0.3MPa
設計制造	GB/T 21386-2008 比例式減壓閥
法蘭標準	GB/T 17241.6、GB/T 15530.1、JB/T 79、GB/T 9113、HG/T 20592、ASME B16.5等
檢驗試驗	GB/T 21386-2008 比例式減壓閥
適用介質	水或物理性質類似于水的介質
工作溫度	0℃ ~ 100℃

YB43X比例式減壓閥外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	40	85	145	110	85	16-3	4-18
	50	85	160	125	100	16-3	4-18
	65	102	180	145	120	18-3	4-18
	80	122	195	160	135	20-3	8-18
	100	140	215	180	155	20-3	8-18
	125	160	245	210	185	22-3	8-18
	150	178	280	240	210	24-3	8-23
	200	230	335	295	265	26-3	12-23
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

YB43X比例式減壓閥結構圖

YB43X比例式減壓閥

如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、進出口壓力、公稱通徑、閥體材質、使用介質及法蘭標準等，本產品閥前、閥后應安裝壓力表，以便于現場調試和監測減壓閥的減壓效果。
