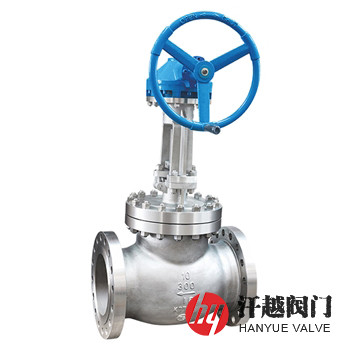

雙相不銹鋼1B截止閥是種閥體、閥蓋和閥瓣由ASTM A995 1B(CD4MCuN)或A890 1B(CD4MCuN)及SA955 1B(CD4MCuN)等鑄造成型，閥座和閥桿采用A182 F61或S32550等鍛制或軋制而成，具有更強的防氯離子腐蝕與耐磨蝕性能的雙相鋼截止閥，該閥閥體、閥蓋和閥瓣所選用的材料屬鐵素體-奧氏體雙相不銹鋼鑄件，一般在固溶處理后使用，化學成分為C:≤0.04%、Mn:≤1.0%、Si:≤1.0%、P:≤0.04%、S:≤0.04%、Cr:24.5%~26.5%、Ni:4.7%~6.0%、Mo:1.7%~2.3%、Cu:2.7%~3.3%、N:0.10%~0.25%，力學性能為抗拉強度≥690MPa、屈服強度≥485MPa、斷面收縮率≥16%，其特點為不僅有較高的強度、硬度，還有令人滿意的塑性和韌性，其中較高的Cr、Mo等元素含量，使它擁有較好的耐點蝕、耐縫隙腐蝕性能，由于具有α+γ雙相結構且耐孔蝕性?xún)?yōu)良，在氯化物中的應力腐蝕也顯示出較強的耐蝕性能。本產品主要用來需要與18-8奧氏體不銹鋼相同或更好的防腐蝕性能但需要更高的強度和硬度以及更好的韌性的工況場合。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A995 Gr.1B | A995 CD4MCuN | A890 Gr.1B | A890 CD4MCuN |
2 | 閥 蓋 | A995 Gr.1B | A995 CD4MCuN | A890 Gr.1B | A890 CD4MCuN |
3 | 閥 瓣 | A995 Gr.1B | A995 CD4MCuN | A890 Gr.1B | A890 CD4MCuN |
4 | 閥 座 | A182 F61 | A182 F61 | A182 F61 | A182 F61 |
5 | 閥 桿 | A182 F61 | A182 F61 | A182 F61 | A182 F61 |
6 | 上密封座 | A182 F61 | A182 F61 | A182 F61 | A182 F61 |
7 | 填 料 | PTFE | PTFE | PTFE | PTFE |
8 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
9 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | ? | 108 | 241 | 300 | ? | 152 | 241 |
? | 117 | 241 | ? | 178 | 241 | ||
1 | 127 | 242 | 1 | 203 | 283 | ||
1 ? | 140 | 280 | 1 ? | 216 | 320 | ||
1 ? | 165 | 286 | 1 ? | 229 | 322 | ||
2 | 203 | 368 | 2 | 267 | 400 | ||
2 ? | 216 | 387 | 2 ? | 292 | 440 | ||
3 | 241 | 411 | 3 | 318 | 465 | ||
4 | 292 | 455 | 4 | 356 | 565 | ||
5 | 356 | 455 | 5 | 400 | 615 | ||
6 | 406 | 540 | 6 | 444 | 715 | ||
8 | 495 | 650 | 8 | 559 | 930 | ||
10 | 622 | 800 | 10 | 622 | 1010 | ||
12 | 698 | 940 | 12 | 711 | 1230 | ||
14 | 787 | 1200 | 14 | 762 | 1450 | ||
16 | 914 | 1270 | 16 | 864 | 1645 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
本產品主體可選用ASTM A890 GRADE 1B(CD4MCuN)、A995 GRADE 1B(CD4MCuN)或SA955 GRADE 1B(CD4MCuN)等鑄件牌號。如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請告知公稱壓力、公稱通徑、閥體材料、內件材質、驅動方式、法蘭執行標準及法蘭密封面形式等。
