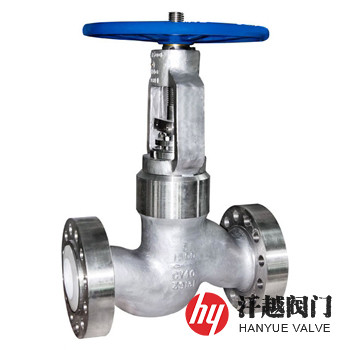

Inconel600截止閥是一種閥體、閥蓋和閥瓣采用ASTM A494 CY40工業閥門用Ni-Cr-Fe合金鑄造的鑄件，閥座和閥桿為ASTM B564 N06600或Inconel 600、Alloy 600等鍛造的鍛件，具有較強的抗氧化能力和在高溫下有較高的強度，在潮濕的環境中能阻止氯化物離子引起的金屬應力腐蝕裂紋形成的英康乃爾合金截止閥。該閥主體部件所使用的材料在氧化中性介質中的抗氧化性能比純鎳好，溫度可高達1180℃，能耐各種廢氣、堿性溶液和大多數有機酸及化合物的腐蝕，且不易產生氯離子的應力腐蝕開裂，它的力學性能與鉻鎳奧氏體不銹鋼相近，擁有良好的強度與塑性韌性的配合，但耐高溫性更佳，在600~650℃中可長期使用。本產品操作方式有手輪、傘齒輪、氣動、電動和液動等幾種，適用于頻繁開關，耐高溫高壓和耐腐蝕性介質的場合，可作截?cái)嚅y用，不適合用在雙向流動的工藝管道和含有固體顆粒介質的管道。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A494 CY40 | B564 N06600 | Inconel 600 | Alloy 600 |
2 | 閥 蓋 | A494 CY40 | B564 N06600 | Inconel 600 | Alloy 600 |
3 | 閥 瓣 | A494 CY40 | B564 N06600 | Inconel 600 | Alloy 600 |
4 | 閥 桿 | Inconel 600 | Inconel 600 | Inconel 600 | Inconel 600 |
5 | 閥 座 | Inconel 600 | Inconel 600 | Inconel 600 | Inconel 600 |
6 | 上密封座 | Inconel 600 | Inconel 600 | Inconel 600 | Inconel 600 |
7 | 壓 蓋 | Inconel 600 | Inconel 600 | Inconel 600 | Inconel 600 |
8 | 填 料 | Graphite | Graphite | Graphite | Graphite |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | ? | 108 | 241 | 300 | ? | 152 | 241 |
? | 117 | 241 | ? | 178 | 241 | ||
1 | 127 | 242 | 1 | 203 | 283 | ||
1 ? | 140 | 280 | 1 ? | 216 | 320 | ||
1 ? | 165 | 286 | 1 ? | 229 | 322 | ||
2 | 203 | 368 | 2 | 267 | 400 | ||
2 ? | 216 | 387 | 2 ? | 292 | 440 | ||
3 | 241 | 411 | 3 | 318 | 465 | ||
4 | 292 | 455 | 4 | 356 | 565 | ||
5 | 356 | 455 | 5 | 400 | 615 | ||
6 | 406 | 540 | 6 | 444 | 715 | ||
8 | 495 | 650 | 8 | 559 | 930 | ||
10 | 622 | 800 | 10 | 622 | 1010 | ||
12 | 698 | 940 | 12 | 711 | 1230 | ||
14 | 787 | 1200 | 14 | 762 | 1450 | ||
16 | 914 | 1270 | 16 | 864 | 1645 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼截止閥產品，煩請告知公稱壓力、公稱尺寸、閥體材料牌號、使用介質和介質溫度等，本產品也可采用ASTM B564 N06600或UNS N06600及Inconel 600、Alloy 600等材料整體鍛造成型。
