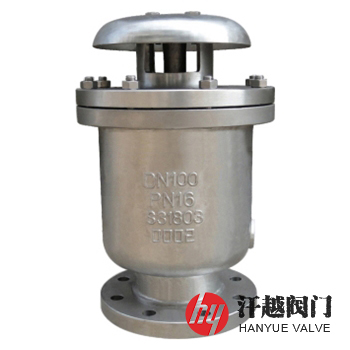

雙相不銹鋼排氣閥是一種閥體、浮體、升降罩、閥蓋和排氣罩等主要零部件采用2205、2507或者S31803、S32750以及S25073等雙相鋼材料整體鑄造或焊制而成，適用于工作溫度0℃~65℃，介質為海水、鹽水及物理化學性質類似的其他液體的復合式排氣閥，其同時具備大、小進排氣孔，并當管道空管充水時能實現快速排氣，當管線內產生負壓時又能快速進氣，且在工作壓力下可排出管中集結的微量空氣，排盡氣后具有自動封水的功能。該閥所選用的鋼種由于在其固溶組織中存在鐵素體相和奧氏體相，因此它綜合了鐵素體和奧氏體不銹鋼的優點，具有優良的耐腐蝕性和高強度性能，特別適合水中硫化物和氯離子含量較高的供水管道上使用。本產品有整體式和分體式兩種結構型式，具有排氣量大、浮球抗水沖擊壓力高、當管內產生真空時吸氣性能好、水密封壓力適應范圍廣等優點。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | 2205 | 2507 | S31803 | S32750 | S25073 |
2 | 浮 體 | 2205 | 2507 | S31803 | S32750 | S25073 |
3 | 升 降 罩 | 2205 | 2507 | S31803 | S32750 | S25073 |
4 | 密封組件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 閥 蓋 | 2205 | 2507 | S31803 | S32750 | S25073 |
6 | 排 氣 罩 | 2205 | 2507 | S31803 | S32750 | S25073 |
7 | 螺 栓 | A193 B8 | A193 B8M | A193 B8 | A193 B8M | A193 B8M |
8 | 螺 母 | A194 8 | A194 8M | A194 8 | A194 8M | A194 8M |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | CJ/T 217-2013 給水管道復合式高速進排氣閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | CJ/T 217-2013 給水管道復合式高速進排氣閥 | ||||
適用介質 | 海水、鹽水或物理化學性質類似的其他液體 | ||||
工作溫度 | 0℃ ~ 65℃ | ||||
公稱壓力 Class | 公稱尺寸 NPS | 尺寸mm | ||||||
Φ | H | D | D1 | D2 | b-f | Z-?d | ||
150(PN20) | ? | 195 | 320 | 100 | 70.0 | 43 | 10.0-2 | 4-16 |
1 | 195 | 320 | 110 | 79.5 | 51 | 11.0-2 | 4-16 | |
1 ? | 195 | 320 | 115 | 89.0 | 64 | 11.0-2 | 4-16 | |
1 ? | 195 | 320 | 125 | 98.5 | 73 | 13.0-2 | 4-16 | |
2 | 195 | 320 | 150 | 120.5 | 92 | 14.5-2 | 4-19 | |
2 ? | 195 | 320 | 180 | 139.5 | 105 | 16.0-2 | 4-19 | |
3 | 242 | 375 | 190 | 152.5 | 127 | 17.5-2 | 4-19 | |
4 | 260 | 395 | 230 | 190.5 | 157 | 22.5-2 | 8-19 | |
6 | 345 | 500 | 280 | 241.5 | 216 | 24.0-2 | 8-22 | |
8 | 425 | 600 | 345 | 298.5 | 270 | 27.0-2 | 8-22 | |
10 | 465 | 680 | 405 | 362.0 | 324 | 29.0-2 | 12-25 | |
12 | 505 | 780 | 485 | 432.0 | 381 | 30.5-2 | 12-25 | |
14 | 605 | 860 | 535 | 476.0 | 413 | 33.5-2 | 12-29 | |
16 | 660 | 940 | 595 | 540.0 | 470 | 35.0-2 | 16-29 | |
表中只列出了部分ASME B16.5標準Class150法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱尺寸、公稱壓力、閥體和閥內件材料、法蘭標準及法蘭密封面形式等，本產品裝在輸水管排氣三通的管頂法蘭上，軸線垂直安裝，與水平中心偏差不大于2°，在排氣閥下安裝蝶閥或閘閥。
